Bekijk hoe wij te werk gaan van start to finish.
Bronsysteem

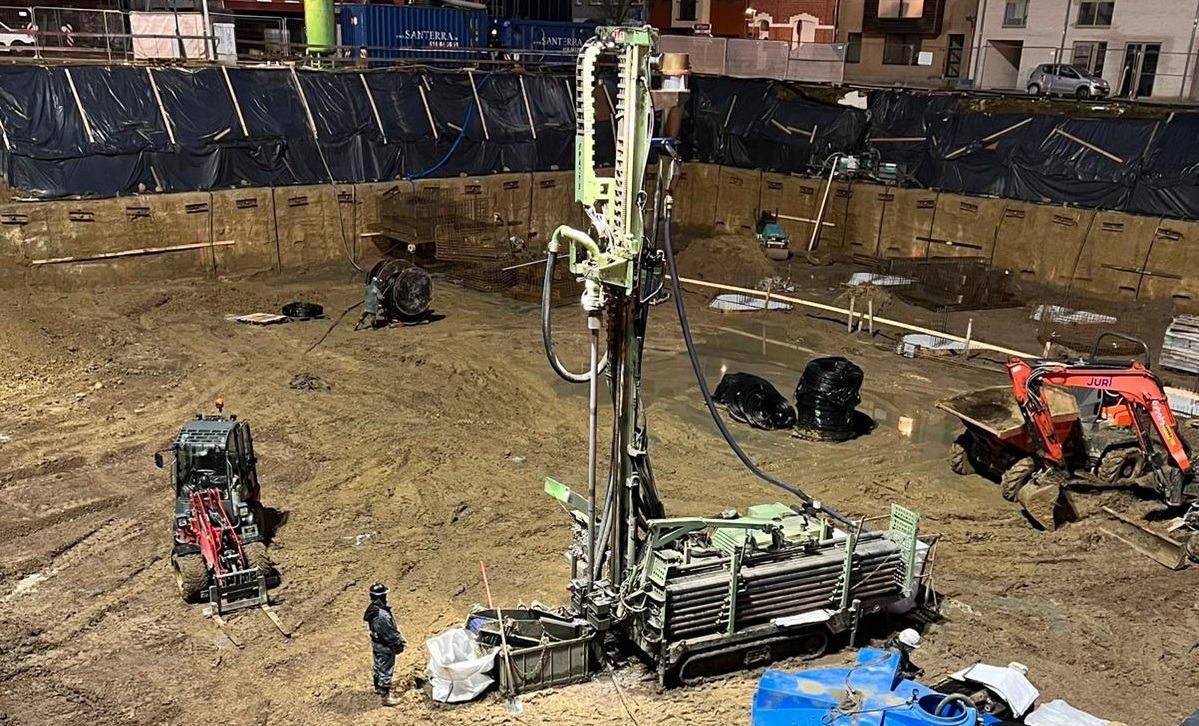

- De SEDS-unit is een geavanceerde product dat ontworpen werd om warmte én koude efficiënt te distribueren binnen collectieve energiesystemen. Wat deze unit uniek maakt, is haar bronafhankelijk karakter: ze functioneert onafhankelijk van de primaire energiebron en kan probleemloos worden gekoppeld aan uiteenlopende collectieve systemen zoals geothermie, KWO-installaties, waterstofsystemen, warmtenetten of hybride energieconcepten. Met andere woorden: de SEDS-unit is niet gebonden aan één specifieke energiebron, maar vormt een flexibele en toekomstbestendige schakel tussen bron en gebouw.
- Hoewel de unit bronafhankelijk werkt, is ze niet passief. Integendeel: ze bevat geïntegreerde regeltechniek en sensortechnologie die:
- Temperatuurverschillen optimaliseert
- Energierendement maximaliseert
- Pompsturing en klepregeling automatiseert
- Integratie met gebouwbeheersystemen mogelijk maakt
Bronsysteem
- De SEDS-unit is een geavanceerde product dat ontworpen werd om warmte én koude efficiënt te distribueren binnen collectieve energiesystemen. Wat deze unit uniek maakt, is haar bronafhankelijk karakter: ze functioneert onafhankelijk van de primaire energiebron en kan probleemloos worden gekoppeld aan uiteenlopende collectieve systemen zoals geothermie, KWO-installaties, waterstofsystemen, warmtenetten of hybride energieconcepten. Met andere woorden: de SEDS-unit is niet gebonden aan één specifieke energiebron, maar vormt een flexibele en toekomstbestendige schakel tussen bron en gebouw.
- Hoewel de unit bronafhankelijk werkt, is ze niet passief. Integendeel: ze bevat geïntegreerde regeltechniek en sensortechnologie die:
- Temperatuurverschillen optimaliseert
- Energierendement maximaliseert
- Pompsturing en klepregeling automatiseert
- Integratie met gebouwbeheersystemen mogelijk maakt
Technische ruimte
In deze ruimte bevinden zich de centrale installaties voor verwarming, koeling, energieverdeling van het gebouw.
- Warmtepompen:
- Deze toestellen onttrekken energie uit de bodem of de lucht en zetten deze om in bruikbare verwarming, koeling en sanitair warm water per appartement. Ze vormen het hart van het systeem.
- ALSB-bord (Algemeen Laagspanningsbord):
- Het ALSB-bord verzorgt de elektrische voeding en beveiliging van de installaties in de technische ruimte, waaronder warmtepompen, circulatiepompen, etc. Zonnepanelen en laadvoorzieningen worden binnen een apart ALSB-bord aangesloten.
- Collector:
- De collector verdeelt de onttrokken warmte of koelte naar de appartementsgebouwen met ondersteuning van de circulatiepompen die op de toevoer-en retourleiding staan geplaatst.
- Elektriciteitsbord HVAC:
- Dit bord stuurt, beveiligt en verdeelt specifiek alle HVAC-componenten, zoals warmtepompen, pompen, ventielen, regelingen. Het staat in verbinding met het ALSB en de gebouwbeheersystemen.
- Laadvoorzieningen:
- SEDS bereid de kabel van de laadvoorzieningen voor tot de gewenste eindbestemming. Vanaf dan heeft de projectontwikkelaar de keuze met welke onderaannemer en merk van laadpaal zij willen werken.
Verdeelnet
De energie die wordt onttrokken zal de warmtepomp utiliseren om het water verder op te warmen. Het opgewarmde water stroomt via het verdeelnet richting de SEDS-unit en zal na zijn afgifte terugkeren naar de warmtepomp, waarna het proces zich telkens zal herhalen. In de zomer wordt men voorzien van passieve koeling, dat volgens hetzelfde principe zal functioneren.
- Belangrijk om te weten:
- Het zorgt ervoor dat warmte of koelte gelijkmatig door het hele huis wordt verdeeld.
- Het maakt het mogelijk om zuinig te verwarmen en passief te koelen.
- Een goed aangelegd netwerk verhoogt het rendement van de warmtepomp en verlaagt het energieverbruik.
Verdeelnet
De energie die wordt onttrokken zal de warmtepomp utiliseren om het water verder op te warmen. Het opgewarmde water stroomt via het verdeelnet richting de SEDS-unit en zal na zijn afgifte terugkeren naar de warmtepomp, waarna het proces zich telkens zal herhalen. In de zomer wordt men voorzien van passieve koeling, dat volgens hetzelfde principe zal functioneren.
- Belangrijk om te weten:
- Het zorgt ervoor dat warmte of koelte gelijkmatig door het hele huis wordt verdeeld.
- Het maakt het mogelijk om zuinig te verwarmen en passief te koelen.
- Een goed aangelegd netwerk verhoogt het rendement van de warmtepomp en verlaagt het energieverbruik.
SEDS-unit
- De SEDS-unit is het meest cruciale onderdeel van de gehele installatie. Hierin wordt de opgewekte warmte of koelte verdeeld door middel van vloerverwarming, als afgiftesysteem. Dit systeem zit aangesloten op de collector die mee in onze unit is verwerkt.
- Binnenin het vat van de SEDS-unit is een platenwarmtewisselaar verwerkt. Deze wordt als ‘legionellaproof’ beschouwd omdat het vat via de booster warmtepomp, na X-aantal tijd wordt opgewarmd tot +60°C. Het warm water stort zich door de leidingen van de platenwarmtewisselaar waardoor er nooit legionellagroei zal ontstaan . Deze toepassing van legionella verwijderen is een gepatenteerde techniek.
- Het SWW zal verder worden opgewarmd met behulp van een booster warmtepomp. het “lage” temperatuur water (circa. 30-35°C) wordt verwarmt tot 50-55°C.
Vloerverwarming

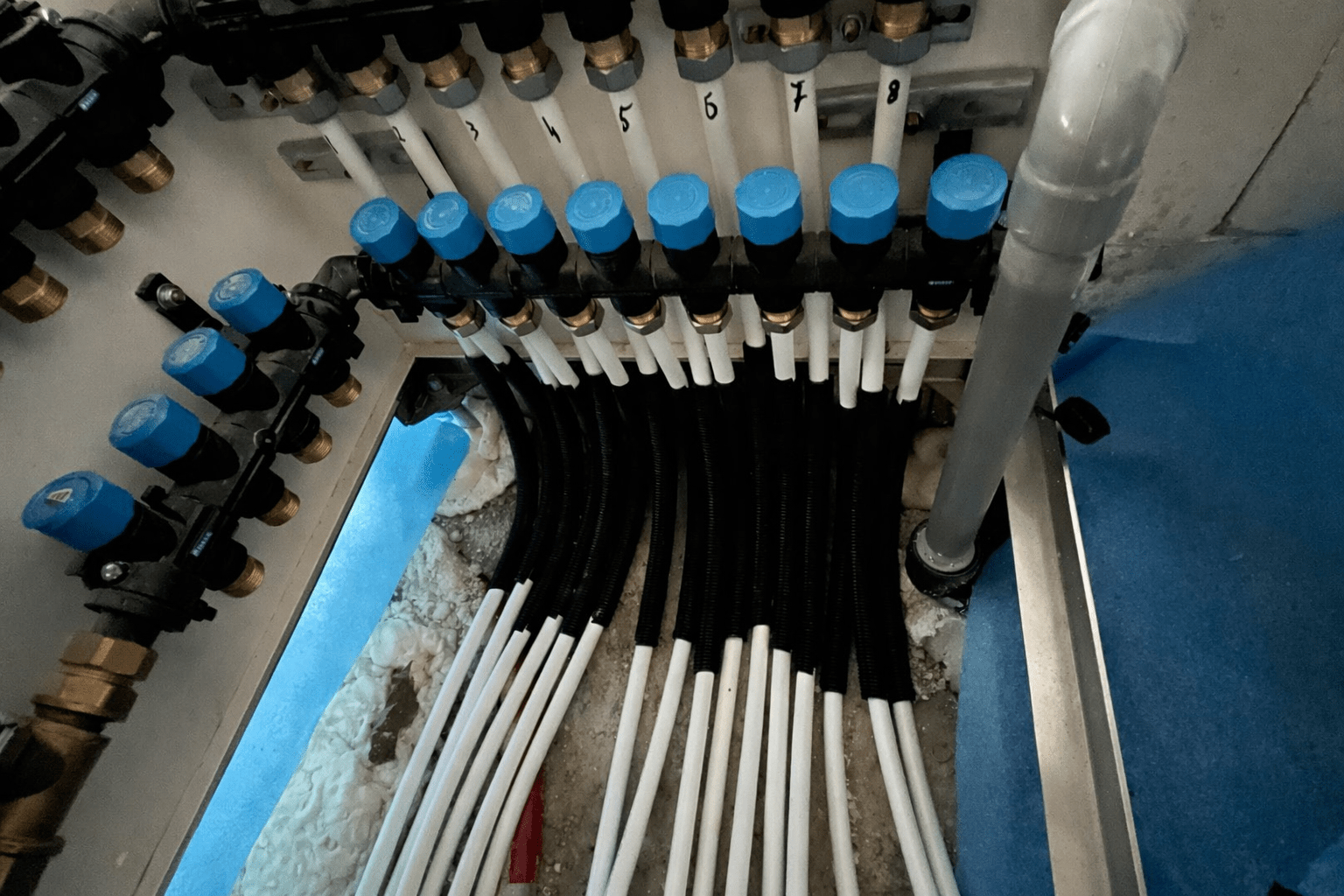

- Elke verwarmingskring bestaat uit een toevoerleiding en een retourleiding, die samenkomen op een collector (verdeler). Deze collector bevindt zich geïntegreerd in de SEDS-unit binnen het appartement. De SEDS-unit fungeert als centraal aansluitpunt voor de distributie van warmte binnen de woning en maakt het mogelijk om de verschillende vloerverwarmingskringen afzonderlijk te beheren.
- De temperatuurregeling van de vloerverwarming gebeurt via een regelventiel. Dit ventiel regelt het debiet van het verwarmingswater in functie van de warmtevraag. Wanneer de vraag naar warmte stijgt, opent het ventiel verder zodat er meer warm water door de leidingen stroomt. Bij een lagere warmtevraag sluit het ventiel gedeeltelijk, waardoor het debiet en dus de warmteafgifte verminderen. Dit zorgt voor een stabiele en energiezuinige temperatuurregeling.
- Aanvullend kan het systeem uitgerust zijn met thermostatische sturing per ruimte, actuatoren op de collector en eventueel een centrale regeling die communiceert met de warmtebron (bijvoorbeeld warmtepomp of centrale installatie). Door het lage temperatuurniveau van vloerverwarming is het systeem bijzonder geschikt voor energiezuinige gebouwen.
Laadvoorzieningen

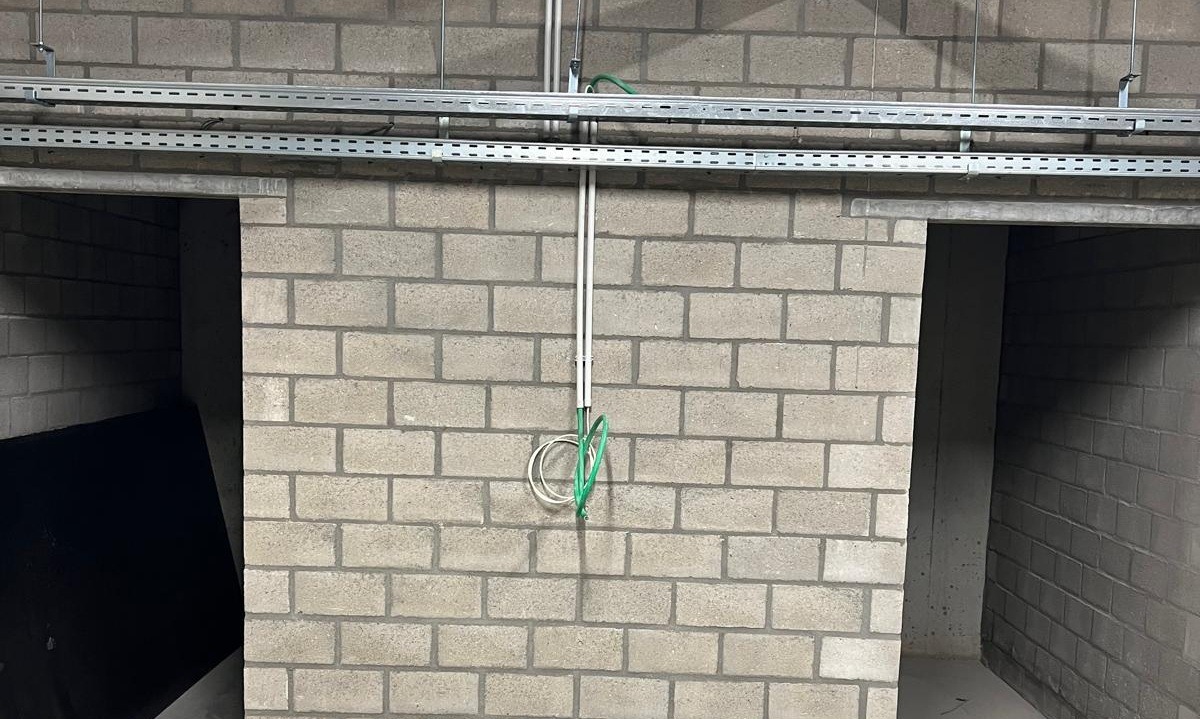

- Deze voorbereidende werken omvatten onder andere het bepalen van het kabeltracé, het voorzien van de nodige doorvoeren, wachtbuizen en bevestigingen, alsook het respecteren van de geldende elektrische normen en brandveiligheidsvoorschriften binnen het appartementsgebouw. Het doel hiervan is om de installatie van laadpunten op een later moment technisch eenvoudig, veilig en schaalbaar te maken.
- Vanaf het moment dat de basisbekabeling is voorzien, ligt de verdere keuze bij de projectontwikkelaar. Zij beslissen welk type laadpaal of laadstation wordt geplaatst, welke functionaliteiten (zoals load balancing, slimme sturing of toegangscontrole) gewenst zijn en via welke onderaannemer de effectieve plaatsing en aansluiting van de laadpalen zal gebeuren.
